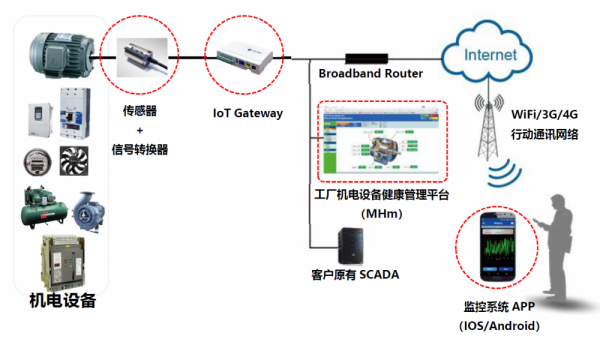

系統架構

系統組成

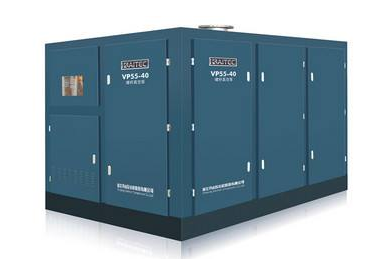

（1）采集層：由特別設計的各類智能傳感器和儀表組成，主要包括振動規。用途是采集空壓機運行振動數據，并具備實時上報數據的能力。

（2）通訊層：支持有線/無線溷合組網方桉，通過功能強大的行動網關，將采集的數據上傳到互聯網，或直接推送給智能手機。行動網關相當于小型服務器，具備短期數據存儲、分析功能，是移動式維運的核心產品。

（3）主站層：分為應用平臺和手機APP?？諌簷C(jī)健康管理平臺適合中控室集中監測管理；手機APP 適合移動式維運，告警信息實時推送。

系統功能實現

4）報表操作：查詢實時和歷史報表，打印實時和歷史報表等。

系統特點

專業且高性能振動監測裝置

振動規使用最先進的MEMS 技術，在小巧的體積內集成傳感器和變送器于一體，并可同時偵測X/Y/Z 三軸振動時域有效值RMS 和頻域頻譜FFT 數據，其中頻域FFT數據是設備故障診斷的根本。

專業的故障告警功能

本系統提供豐富的故障告警與預警功能，不僅有常見的超標告警、定時提醒，還有專業經驗積累得出的驟變告警、趨勢預警功能。驟變告警是建立在秒級豐富的數據上報與設備運行機理經驗的結合，才能從細微的變化找出電機潛在故障；趨勢預警是通過分析過去一段時間數據變化趨勢，結合運行機理與數理分析手段，得出設備潛在問題與預測。
