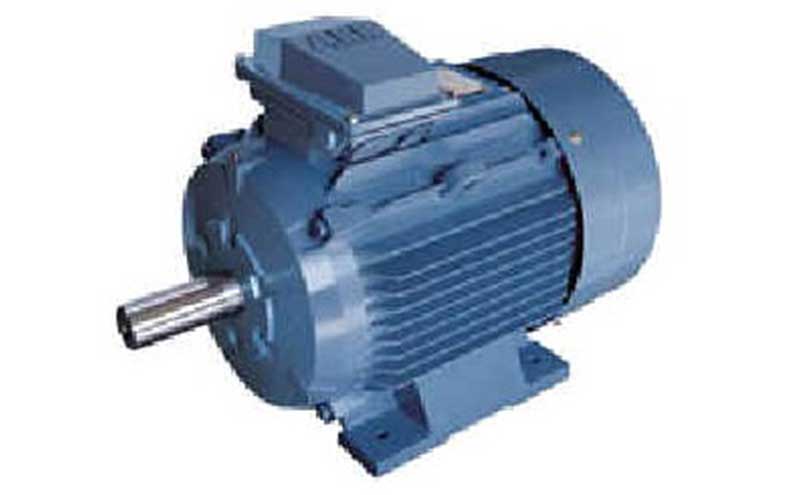

產品照片

產品介紹

                                                                                                  ABB電機-QAD

QAD系列變級多速三相異步電動機是QA系列電機的電氣派生產品， 是取代YD系列的更新?lián)Q代產品。該系列電機由于具有可隨負載性質的要求而有級地變化轉速，從而達到功率的合理匹配和簡化變速系統的特點而堪稱機械系統節約能耗的理想動力。在諸如機床 、礦山、冶金、紡織、印染、化工、農機等工農業部門得到廣泛的應用。

1. 電機符合下列標準

國際電工委員會IEC34、IEC72

澳大利亞標準AS1359-2

英國標準BS4999-5000

德國標準DIN42673

符合歐共體 “CE”標記要求

電機符合GB755（idt IEC 60034-1)、GB10069(neq IEC 60034-9)、

Q/JBQS28

2. 優越的電機性能

低噪音、低振動

通過優化設計及工藝的改進,QAD系列電機在噪音、振動有了大幅度降低

并達到國際先進水平。

高性能的防護等級

電機的標準設計防護等級為IP55,可按客戶要求提供更高要求的防護等

級。

高效率

電機采用優化設計,具有較高效率，可產生 可觀的節能效果 。

3. 合理的結構設計

靈活的引出線方向

電機接線盒的安裝方式可在電機頂部、左側 、右側,接線盒自身可旋

轉安裝,71-132機座的接線盒可旋轉4*90方向。160及以上機座接線盒

可旋轉2*180方向。用戶在訂貨時必須標明接線盒及出線孔方向。

美觀的電機造型

機座散熱筋設計成垂直、水平分布,端蓋、接線盒、風罩均為全新設計,

外形別致美觀。

4. 眾多的選擇滿足各種用戶需求

加裝熱敏電阻

加裝防塵密封圈（IP56）

加裝加熱帶

加裝防油密封圈

加裝 注油嘴

特殊軸伸、特殊法蘭等各種要求

5.電機型號說明

QAD 100 L 4/2 A

QAD--型號標記 100--機座號（以轉軸中心高mm表示）

L--機座長度代號（S-短機座，M-中機座，L-長機座）

4/2--極數比 A--鐵芯長度（A-短鐵芯，B-長鐵芯）

QAD變級變速電機 軸承：哈爾濱軸承

M2QA變級變速電機 軸承：日本NSK

6.使用條件

·海拔不超1000M

·環境空氣溫度隨季節而變化，但不超過+ 40 ℃

·工作電壓：380V

·額定頻率：50HZ

·工作方式：連續（S1）

7.安裝結構型式

·B3機座帶底腳，端蓋無凸緣。

·B5機座不帶底腳，端蓋有凸緣。

·B35機座帶底腳，端蓋有凸緣。
