產品介紹
應用
土木工程和特殊施工
隧道施工
采礦（地表和地下）
勘探和橋梁建造
斜坡穩定、擋土墻及挖土工程
功能特性
測量范圍：0...400 kN至0 ...3,200 kN
相對線性誤差：帶模擬壓力表時：±1.0 %，帶數字壓力表或壓力變送器時：±0.5 %
活塞沖程：≤0.5 mm
無電源電壓工作
外殼和活塞由鍍鋅鋼制成
描述

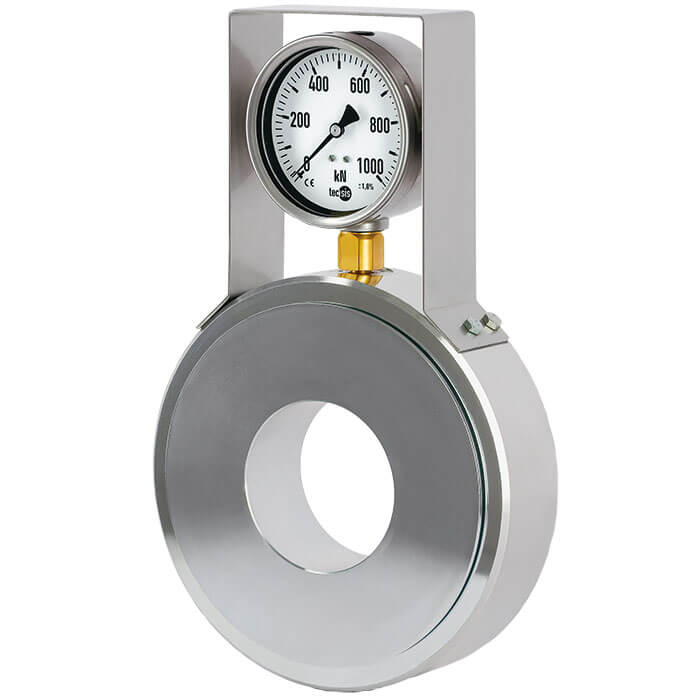

F6160型液壓圓環式力傳感器，巖土工程版本，標稱尺寸為NS 383，作用力最高達3,200 kN。此類巖土工程版本的圓環式力傳感器是一種液壓測量裝置，與測量或顯示儀表結合使用，可直接顯示測量值或以模擬信號形式輸出測量值。這是一種非常穩健的設計，符合巖土工程的要求。
使用液壓原理測量力：作用在活塞上的力導致壓力增加。然后通過連接的顯示儀表可視化測量值或通過壓力變送器將測量值轉化為模擬信號。
使用此類液壓測量裝置，可以簡單方式檢測錨頭處的夾緊力，并直接在顯示器上顯示測量值。此外，此類測力裝置還可用于持續監控錨以及其他聯桿/電纜。液壓測力裝置在巖土工程領域的應用廣泛，如隧道施工、橋梁施工、邊坡穩定等。
